Unity

Ecole Nationale Supérieure de Cognitique

Baptiste Pesquet

Sommaire

  • Unity en bref
  • Concepts-clés
  • Versionnage d’un projet

Unity en bref

Logo Unity

Made with Unity

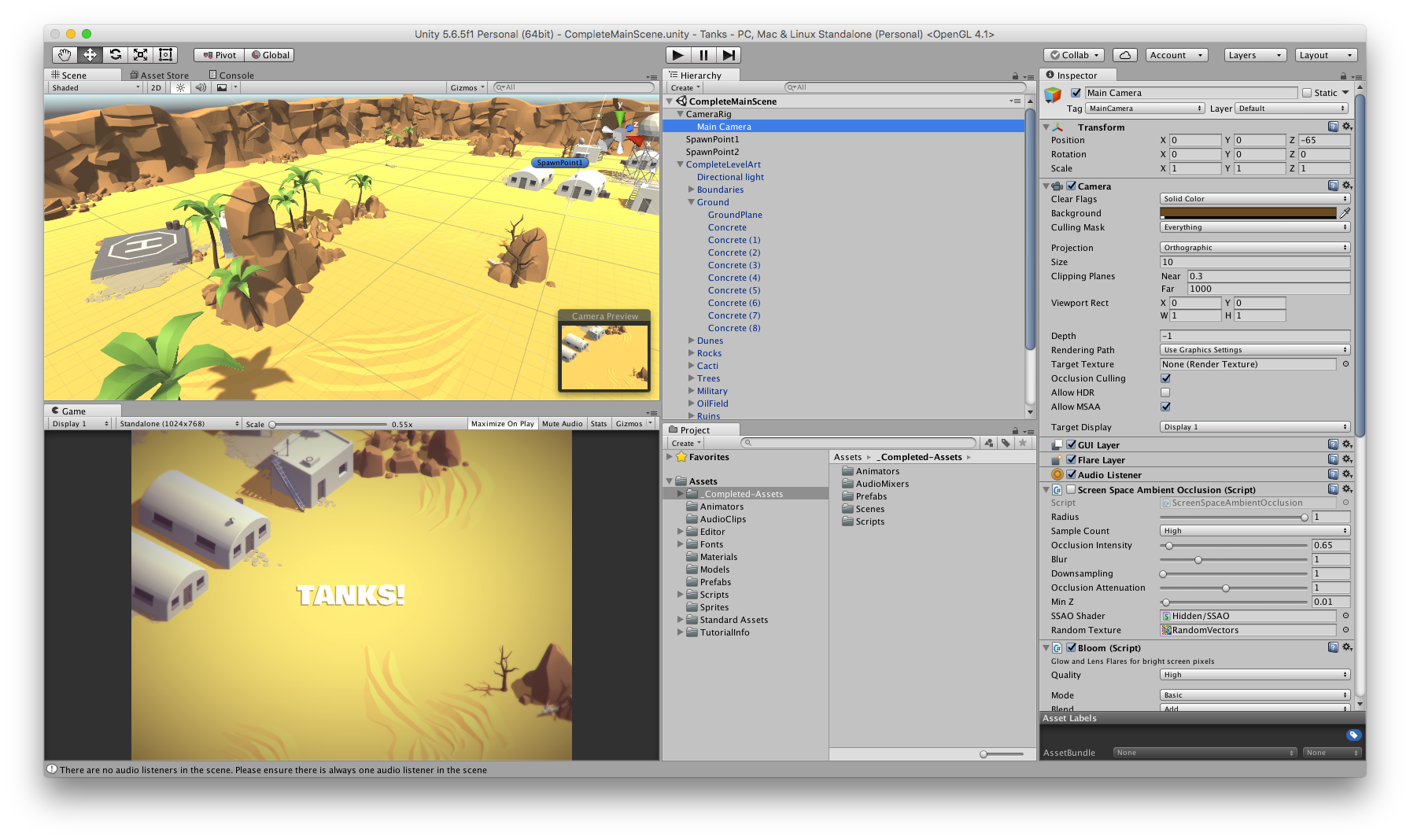

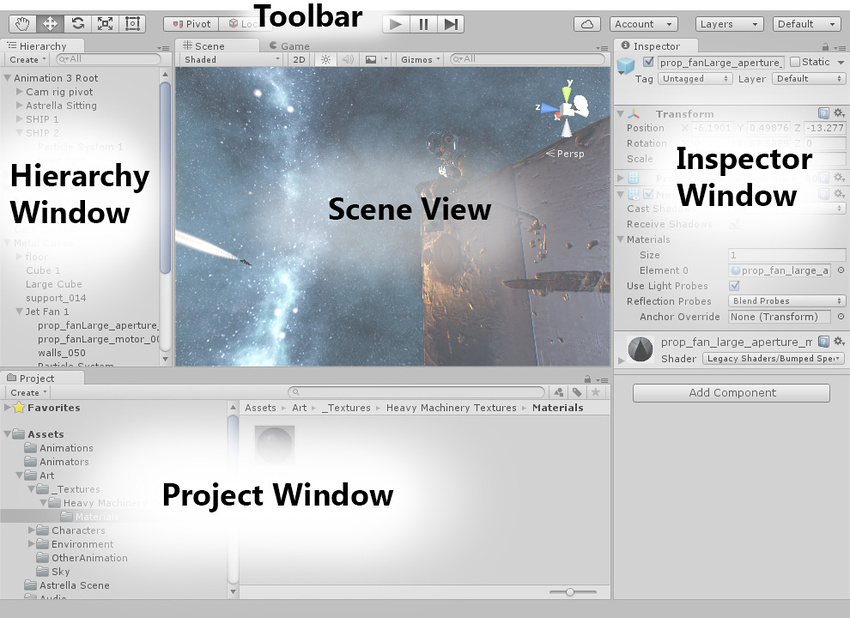

Unity editor 1

Unity editor 2

Demo time

Concepts-clés

Project

  • Rassemble tous les éléments constituant le jeu.
  • Peut être de type 2D ou 3D.
  • Correspond physiquement à un répertoire stocké localement ou dans le cloud.

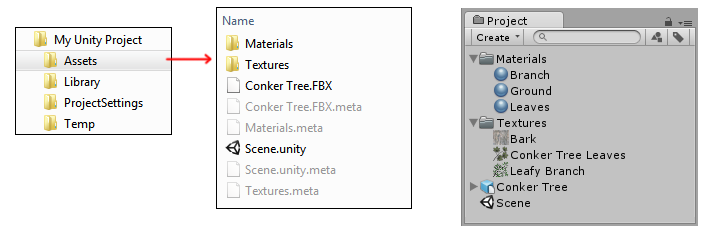

Fenêtre Project

Asset

  • Ressource utilisable dans un projet.
  • Nombreux types possibles : image, modèle 3D, texture, fichier audio, script, etc.

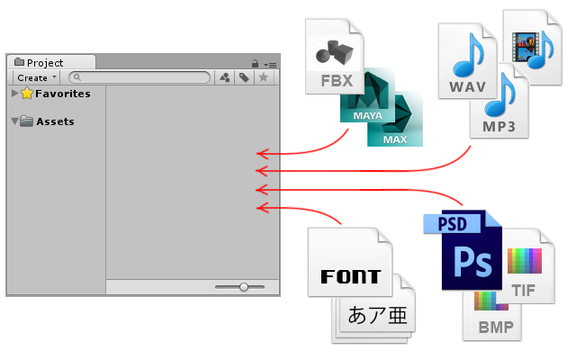

Import d’un Asset

Packages

  • Plusieurs Assets peuvent être regroupés dans un package.
  • Unity est livré avec une collections d’Assets standards : formes de base, gestion de la caméra, des entrées utilisateur, etc.

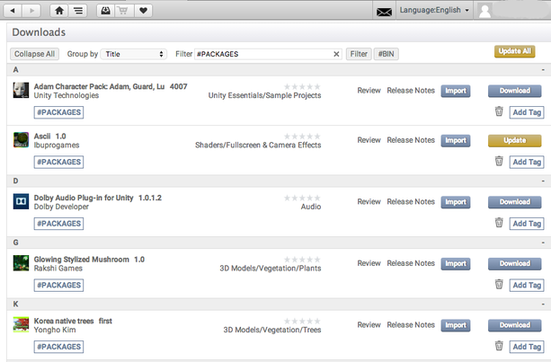

Asset Store

  • Magasin en ligne proposant de nombreux Assets gratuits ou payants.
  • Permet d’importer des packages dans un projet.

Asset Store

Scene

  • Correspond à une partie du jeu (un niveau).
  • Sauvegardées parmi les Assets.

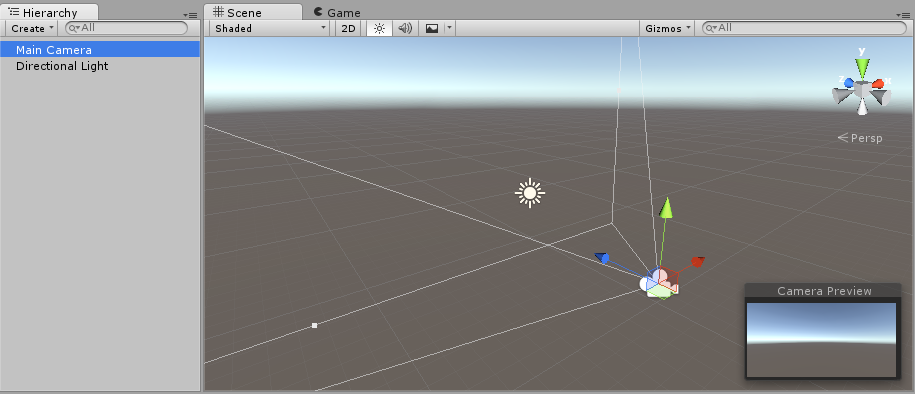

Nouvelle scène

GameObject

  • Objet qui représente un élément d’une scène.
  • Constitué d’un ensemble de composants.

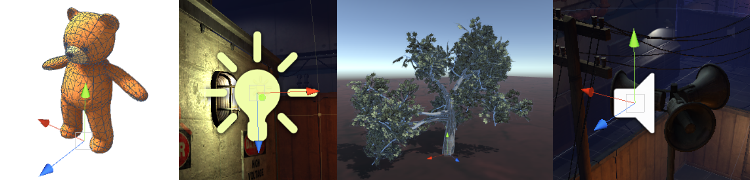

Exemples de GameObjects

Hiérarchie des GameObjects

  • Création de hiérarchies parent/enfants à plusieurs niveaux en regroupant des GameObjects.
  • Permet de refléter des relations de dépendance ou de composition entre objets.

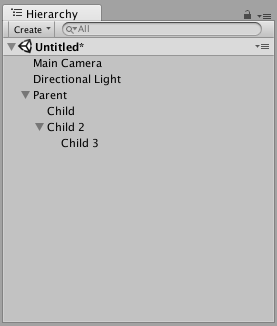

Hiérarchie des GO

Composant

Ajoute un comportement à un GameObject.

Exemples de composants

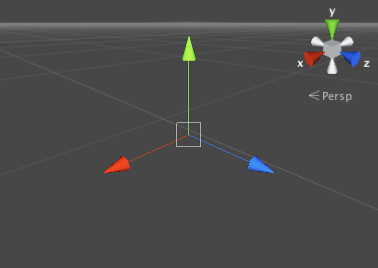

Le composant Transform

Définit la position, la rotation et l’échelle d’un GameObject.

Transform 1

Transform et hiérarchie

  • Position, rotation et échelle d’un GameObject sont relatives à son parent dans la hiérarchie.
  • Les valeurs de Transform sont relatives à celles du GameObject parent (coordonnées locales) ou absolues en l’absence de parent (coordonnées globales).

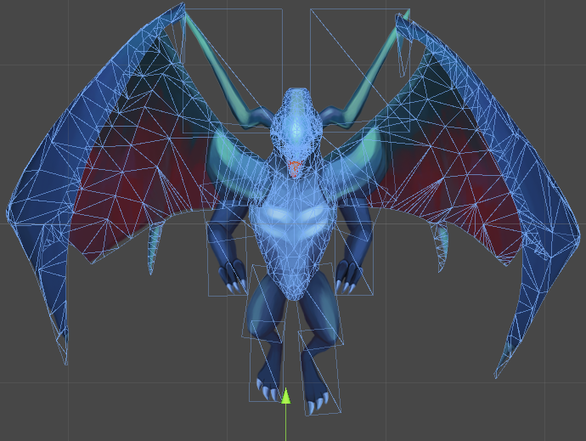

Mesh

Maillage géométrique d’une forme 3D.

Mesh

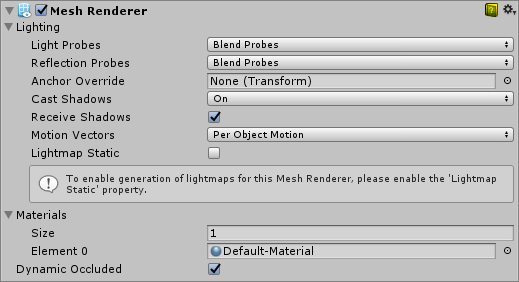

Mesh renderer

Composant assurant le rendu d’un Mesh à la position définie par le composant Transform du GameObject.

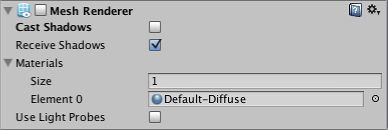

Mesh renderer

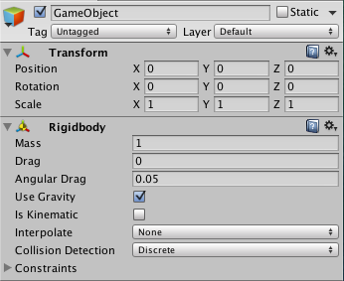

RigidBody

Composant permettant à un GameObject de réagir selon les lois de la physique :

  • Gestion de la masse, de la gravité, etc.
  • Application de forces.
  • Réaction aux collisions.

RigidBody

Collider

Composant définissant la forme d’un GameObject pour la gestion des collisions :

  • Primitive Collider : formes géométriques de base (cube, sphère, cylindre, etc).
  • Mesh Collider : forme spécifique définie par un Mesh. Plus coûteux en temps de calcul.

Par défaut, des GameObjects possédant un Collider ne peuvent pas se chevaucher.

RigidBody Collider

GameObject possédant un Collider et un RigidBody.

  • Soumis aux lois de la physique.
  • Déclenche des collisions avec les autres (non-Trigger) Colliders.
  • Doit être déplacé en lui appliquand des forces.

Static Collider

GameObject possédant un Collider mais pas de RigidBody.

  • Déclenche des collisions avec les RigidBody Colliders, mais ne bouge pas.
  • Ne doit pas être déplacé.
  • Destiné aux éléments immobiles de la scène (murs, obstacles, etc).

Kinematic RigidBody Collider

GameObject possédant un Collider et un RigidBody défini comme Kinematic.

  • N’est pas soumis aux lois de la physique.
  • Déclenche des collisions avec les RigidBody Colliders, mais ne bouge pas.
  • Peut être déplacé en modifiant son Transform.
  • Destiné aux éléments animés du décor (portes, objets à récupérer, etc).

Trigger Collider

GameObject dont le Collider est défini comme Trigger.

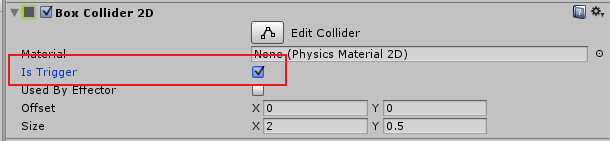

IsTrigger

  • Autorise le chevauchement sans déclencher de collision.
  • Permet de définir une zone et de réagir lorsque des RigidBody Colliders y pénètrent.

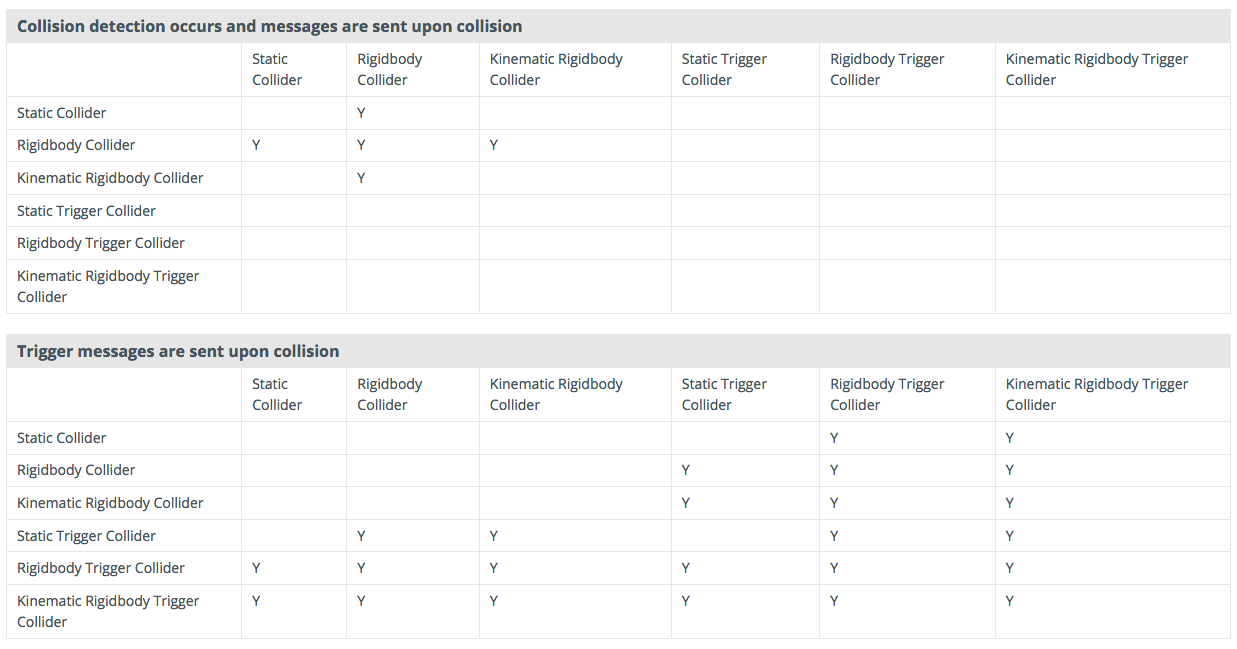

Collision Matrix

Prefab

  • Type d’Asset permettant d’instancier des GameObjects à partir d’un modèle commun.
  • Changements d’un Prefab appliqués à toutes ses instances.
  • Une instance de Prefab peut aussi être modifiée individuellement.

Prefab

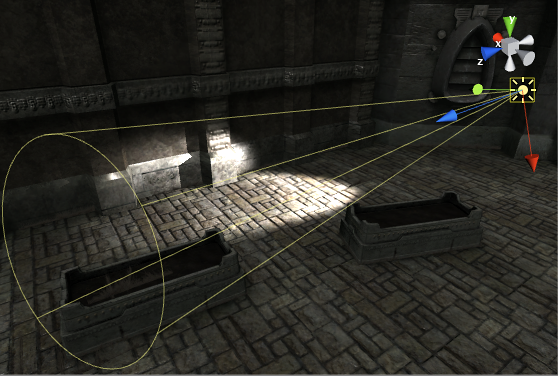

Light

Type de GameObject permettant d’ajouter une source de lumière à la scène.

Lights

Camera

Type de GameObject qui calcule la vue de la scène affichée au joueur.

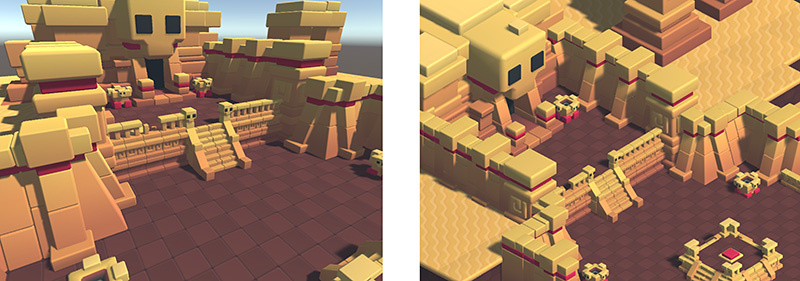

Différentes caméras

Script

  • Type d’Asset permettant de coder le comportement d’un GameObject en langage C# ou UnityScript.
  • Doit faire partie des composants du GameObject.
  • Peut accéder aux propriétés du GameObject définies par ses autres composants.

Anatomie d’un script

// ... (directives using)

// MonoBehaviour : superclasse de tous les scripts Unity
public class MainPlayer : MonoBehaviour {
    // Appelée juste avant le rendu de la première image
    void Start() { ... }

    // Appelée à chaque nouvelle image
    // L'intervalle de temps entre deux appels peut varier
    void Update() { ... }

    // Appelée à intervalles réguliers (0.02s par défaut)
    void FixedUpdate() { ... }
}

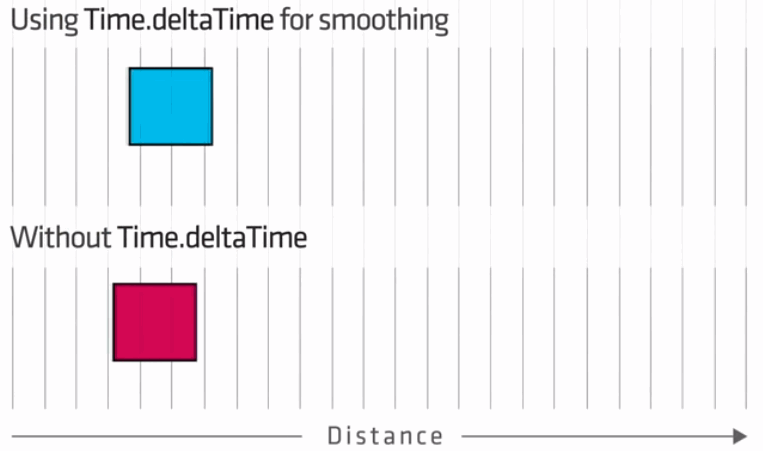

Déplacements scriptés

Time.deltaTtime

Versionnage d’un projet

Le problème

  • Taille de certains Assets.
  • Nombreux fichiers binaires dans un projet : modèles 3D, images, sons, etc.

Les solutions

  • Partage manuel (disque commun, Drive, etc).
  • Dépôt Git standard.
  • Git LFS.

Git Large File System

Git LFS

Fichier .gitattributes

* text=auto

# Unity files
*.meta -text -merge=unityamlmerge
*.unity -text -merge=unityamlmerge
*.asset -text -merge=unityamlmerge
*.prefab -text -merge=unityamlmerge

# Image formats
*.psd filter=lfs diff=lfs merge=lfs -text
*.jpg filter=lfs diff=lfs merge=lfs -text
*.png filter=lfs diff=lfs merge=lfs -text
*.gif filter=lfs diff=lfs merge=lfs -text
*.bmp filter=lfs diff=lfs merge=lfs -text
*.tga filter=lfs diff=lfs merge=lfs -text
*.tiff filter=lfs diff=lfs merge=lfs -text
*.iff filter=lfs diff=lfs merge=lfs -text
*.pict filter=lfs diff=lfs merge=lfs -text
*.dds filter=lfs diff=lfs merge=lfs -text
*.xcf filter=lfs diff=lfs merge=lfs -text

# Audio formats
*.mp3 filter=lfs diff=lfs merge=lfs -text
*.ogg filter=lfs diff=lfs merge=lfs -text
*.wav filter=lfs diff=lfs merge=lfs -text
*.aiff filter=lfs diff=lfs merge=lfs -text
*.aif filter=lfs diff=lfs merge=lfs -text
*.mod filter=lfs diff=lfs merge=lfs -text
*.it filter=lfs diff=lfs merge=lfs -text
*.s3m filter=lfs diff=lfs merge=lfs -text
*.xm filter=lfs diff=lfs merge=lfs -text

# Video formats
*.mov filter=lfs diff=lfs merge=lfs -text
*.avi filter=lfs diff=lfs merge=lfs -text
*.asf filter=lfs diff=lfs merge=lfs -text
*.mpg filter=lfs diff=lfs merge=lfs -text
*.mpeg filter=lfs diff=lfs merge=lfs -text
*.mp4 filter=lfs diff=lfs merge=lfs -text

# 3D formats
*.fbx filter=lfs diff=lfs merge=lfs -text
*.obj filter=lfs diff=lfs merge=lfs -text
*.max filter=lfs diff=lfs merge=lfs -text
*.blend filter=lfs diff=lfs merge=lfs -text
*.dae filter=lfs diff=lfs merge=lfs -text
*.mb filter=lfs diff=lfs merge=lfs -text
*.ma filter=lfs diff=lfs merge=lfs -text
*.3ds filter=lfs diff=lfs merge=lfs -text
*.dfx filter=lfs diff=lfs merge=lfs -text
*.c4d filter=lfs diff=lfs merge=lfs -text
*.lwo filter=lfs diff=lfs merge=lfs -text
*.lwo2 filter=lfs diff=lfs merge=lfs -text
*.abc filter=lfs diff=lfs merge=lfs -text
*.3dm filter=lfs diff=lfs merge=lfs -text

# Build
*.dll filter=lfs diff=lfs merge=lfs -text
*.pdb filter=lfs diff=lfs merge=lfs -text
*.mdb filter=lfs diff=lfs merge=lfs -text

# Packaging
*.zip filter=lfs diff=lfs merge=lfs -text
*.7z filter=lfs diff=lfs merge=lfs -text
*.gz filter=lfs diff=lfs merge=lfs -text
*.rar filter=lfs diff=lfs merge=lfs -text
*.tar filter=lfs diff=lfs merge=lfs -text

Source

GitHub For Unity

https://unity.github.com/

  • Extension qui intègre Git et GitHub dans Unity.
  • Authentification GitHub, LFS, etc.
  • Version 1.0 : encore instable.
